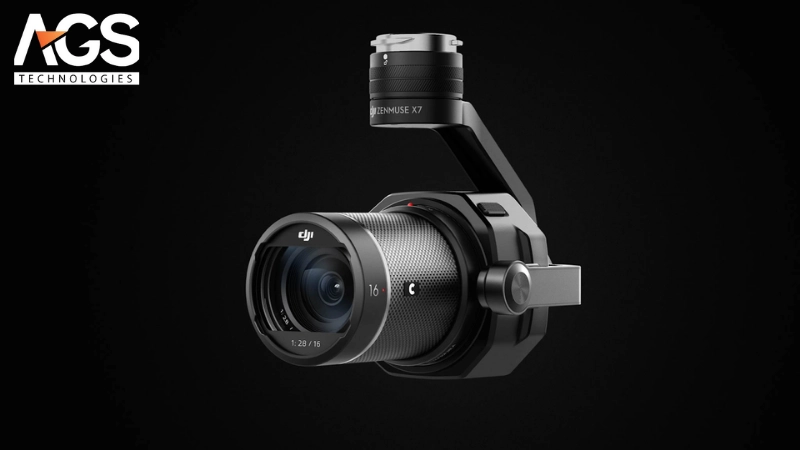

Hướng dẫn sử dụng Zenmuse X7 của DJI

Bài viết sau đây AGS Tech hướng dẫn sử dụng DJI Zenmuse X7 giúp bạn khai thác hiệu quả các tính năng của sản phẩm cũng như sử dụng chúng một cách an toàn.

Đọc thông tin bên dưới trước khi thiết lập Zenmuse X7.

Thiết bị được hỗ trợ: Zenmuse X7 có thể được gắn vào máy bay không người lái DJI Inspire 2

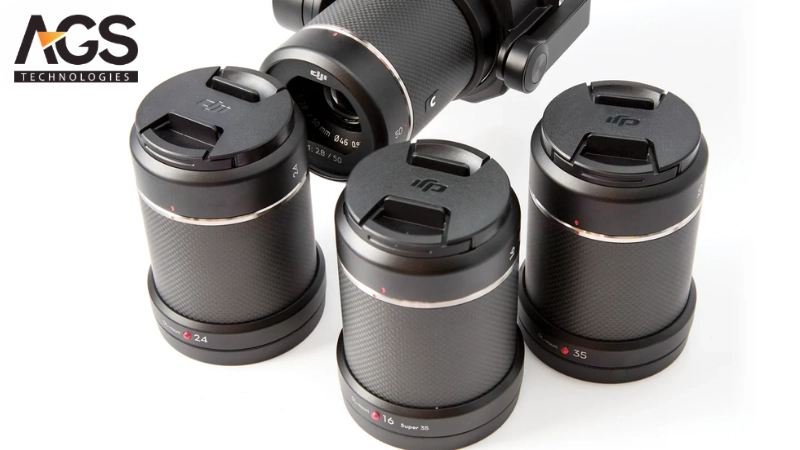

Ống kính được hỗ trợ cho Zenmuse X7: Zenmuse X7 hiện hỗ trợ các ống kính sau và sẽ hỗ trợ thêm các ống kính khác trong tương lai.

• DJI DL-S 16mm F2.8 ND ASPH

• DJI DL 24mm F2.8 LS ASPH

• DJI DL 35mm F2.8 LS ASPH

• DJI DL 50mm F2.8 LS ASPH

  Để có video sắc nét và rõ ràng, tốc độ cửa trập không được ngắn hơn 1/500 giây khi sử dụng độ dài tiêu cự không quá 35 mm; và tốc độ cửa trập không ngắn hơn 1/600 giây khi sử dụng độ dài tiêu cự dài hơn 35 mm.

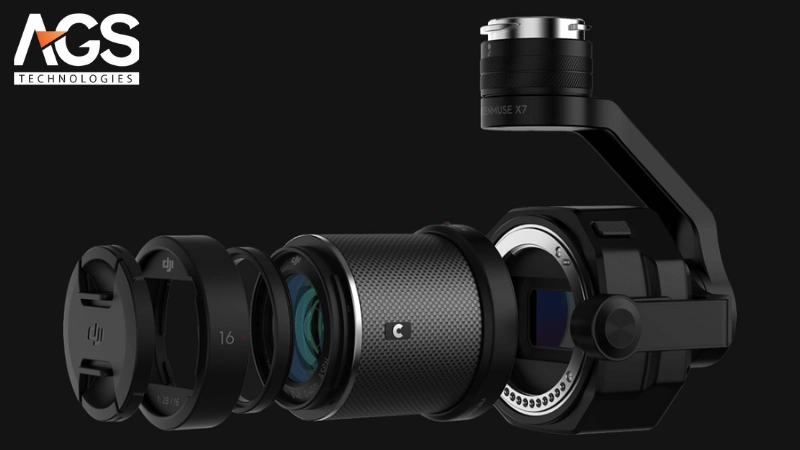

Cài đặt ống kính máy ảnh

Phụ kiện ống kính bắt buộc

Ngàm DL Zenmuse X7 hỗ trợ dòng Ống kính DJI DL / DL-S. Hiệu suất Gimbal bị ảnh hưởng bởi trọng lượng của máy ảnh. Vòng cân bằng, loa che nắng và tấm bảo vệ ống kính được bao gồm trên tất cả các Ống kính DJI DL / DL-S .

DJI cung cấp Bộ lọc ống kính DL / DL-S (dòng DLX) tương thích với dòng ống kính DL / DL-S. Vui lòng truy cập cửa hàng trực tuyến của DJI để mua hàng dựa trên nhu cầu cụ thể của bạn.

Thông số kỹ thuật của bộ lọc và bảo vệ ống kính DL / DL-S (dòng DLX) được hiển thị như sau:

Lưu ý:

1. Miếng bảo vệ ống kính được sử dụng để bảo vệ ống kính trong quá trình vận chuyển, cất giữ và sử dụng. Chúng tôi khuyên bạn nên sử dụng nó trong môi trường chụp ảnh khắc nghiệt để kéo dài tuổi thọ của ống kính. Xin lưu ý rằng ống kính có thể bị lóa trong một số tình huống khi bảo vệ đang được sử dụng.

2. Bộ lọc không chính thức được hỗ trợ cho cả ống kính DL / DL-S. Vui lòng sử dụng bộ lọc có đường kính 46 mm và độ dày 4,4 mm (không bao gồm ngàm ren). Tổng trọng lượng của các bộ lọc, bộ bảo vệ, vòng cân bằng và loa che nắng không được vượt quá 35 g. Nên kết hợp sau đây khi lắp ống kính lên Zenmuse X7:

A. Loa che nắng + tấm bảo vệ ống kính

B. Loa che nắng + vòng cân bằng

C. Loa che nắng + bộ lọc ND

D. Hai bộ lọc ND *

Xin lưu ý rằng tổng trọng lượng của sự kết hợp được đề cập ở trên phải từ 10 đến 35 g. Bạn cũng có thể chọn không gắn bất kỳ vòng cân bằng hoặc bộ lọc (bảo vệ ống kính) nào vào ống kính khi sử dụng Zenmuse X7, nhưng hãy luôn gắn loa che nắng Trong tình huống này. Gimbal có thể hoạt động bình thường khi tổng trọng lượng của phụ kiện đi kèm là từ 10 đến 35 g. khi gimbal đang cân bằng để đảm bảo hiệu suất quay video tối ưu.

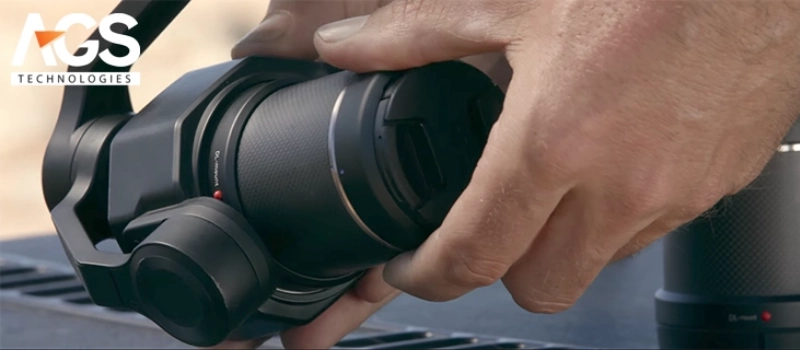

Hướng dẫn gắn ống kính

Vui lòng làm theo các bước bên dưới để lắp ống kính vào thân máy ảnh. Hướng dẫn sau sử dụng ống kính DJI DL 24mm F / 2.8 LS ASPH làm ví dụ.

1. Tháo nắp thân máy ảnh.

2. Tháo nắp ống kính và nắp phía sau.

3. Căn chỉnh hai chỉ số lắp ống kính trên thân máy và ống kính máy ảnh, đồng thời lắp ống kính máy ảnh vào thân máy.

4. Xoay ống kính máy ảnh theo chiều kim đồng hồ cho đến khi bạn nghe thấy tiếng tách.

5. Xoay ống kính máy ảnh ngược chiều kim đồng hồ sau khi lắp ống kính để đảm bảo ống kính được gắn chặt.

Gắn ống kính máy ảnh với ngàm ống kính hướng xuống dưới để ngăn bụi xâm nhập vào cảm biến, điều này có thể ảnh hưởng tiêu cực đến hiệu suất của nó. KHÔNG chạm vào bộ phận cảm biến nếu bạn tìm thấy bụi hoặc tạp chất trên đó và tham khảo Bảo trì máy ảnh để biết cách làm sạch bộ phận cảm biến.

KHÔNG nhấn nút tháo ống kính trong khi lắp ống kính.

Gắn Zenmuse X7 vào Máy bay

Các bước sau đây hướng dẫn cách gắn Zenmuse X7 với máy bay không người lái DJI Inspire 2:

1. Tháo nắp gimbal khỏi Zenmuse X7.

2. Nhấn nút tháo gimbal và máy ảnh trên Inspire 2. Xoay nắp gimbal trên Inspire 2 để tháo.

3. Căn chỉnh chấm trắng trên gimbal với chấm đỏ trên Inspire 2 và lắp gimbal vào 4. Xoay khóa gimbal đến vị trí đã khóa bằng cách căn các chấm đỏ.

Lưu ý:

• Luôn đảm bảo rằng Gimbal Connector 2.0 trên Inspire 2 được đặt đúng vị trí khi lắp, nếu không máy ảnh sẽ không gắn được.

• Tháo Zenmuse X7 bằng cách nhấn vào nút tháo gimbal và camera trên Inspire 2.

• Chỉ tháo Zenmuse X7 sau khi tắt nguồn máy bay.

Gắn bộ lọc / bộ bảo vệ

1. Xoay loa che nắng để tháo nó ra.

2. Xoay vòng cân bằng để tháo nó ra.

3. Gắn bộ lọc mới (hoặc bộ bảo vệ mới) và loa che nắng. Khi lắp loa che nắng, trước tiên hãy căn chỉnh chấm đỏ nhỏ trên loa che nắng với chấm đỏ trên ống kính, sau đó xoay loa che nắng để căn chỉnh lớn. chấm đỏ với dấu chấm trên thấu kính.

4. Nếu hai bộ lọc ống kính được lắp vào ống kính. Vui lòng gắn các bộ lọc đó vào ống kính và KHÔNG gắn loa che nắng trở lại bước 3. Tuy nhiên, khả năng giảm lóa sáng có thể giảm nếu không có loa che nắng.

Bật Bộ lọc ND Tích hợp của Ống kính 16 mm

Khởi chạy ứng dụng DJI GO 4 và truy cập trang máy ảnh, sau đó nhấn>> Bộ lọc ND để bật bộ lọc ND 4 được tích hợp sẵn.

Điều khiển máy ảnh

Nhấn Nút Chụp để chụp ảnh hoặc Nút Ghi để quay video. Điều chỉnh độ nghiêng của máy ảnh bằng cách sử dụng nút xoay bên trái. Xoay nút quay bên phải để điều chỉnh cài đặt máy ảnh.

1. Cuộn mặt số này để điều khiển độ nghiêng của gimbal. Cuộn mặt số này trong khi nhấn C1 để điều khiển độ nghiêng của gimbal; Cuộn mặt số này trong khi nhấn C2 để điều khiển độ nghiêng của máy ảnh FPV.

2. Nút ghi âm

Nhấn một lần để bắt đầu quay video. Nhấn một lần nữa để dừng quay.

3. Nút chụp

Nhấn để chụp ảnh. Nếu chế độ chụp liên tục được chọn, số lượng ảnh đã đặt sẽ được chụp bằng một lần nhấn.

4. Nút tạm dừng chuyến bay thông minh

Nhấn một lần để thoát khỏi chế độ TapFly, ActiveTrack và Advanced.

5. Quay số bên phải

Nhấn một lần rồi cuộn để đặt cài đặt camera. Kích hoạt lại chức năng này sau 10 giây không hoạt động.

6. Nút C2

Đặt trong ứng dụng DJI GO 4.

7. Nút C1

Đặt trong ứng dụng DJI GO 4.

Ứng dụng DJI GO 4

Tìm kiếm “DJI GO 4” trong App Store hoặc tải xuống tại www.dji.com.

Khởi chạy ứng dụng DJI GO 4

1. Bật nguồn bộ điều khiển từ xa và máy bay.

2. Kết nối bộ điều khiển từ xa và thiết bị di động của bạn qua cáp USB.

3. Khởi chạy ứng dụng DJI GO 4 sau khi kết nối thành công và luồng video HD trực tiếp sẽ bắt đầu.

Cài đặt Video / Ảnh

Cài đặt video

1. FPS: Nhấn để xem menu kéo xuống. Các FPS khác nhau có sẵn để lựa chọn. Vui lòng tham khảo “Đặc điểm kỹ thuật” để xem chi tiết FPS.

2. SSD: Chọn bật hoặc tắt CINESSD. Để bật CINESSD, video có thể được quay ở định dạng CinemaDNG hoặc ProRes. Định dạng CinemaDNG được chọn làm ví dụ. Sau khi định dạng được chọn, định dạng này sẽ được hiển thị bên dưới, và bạn có thể chọn tỷ lệ khung hình và độ phân giải mong muốn trong menu kéo xuống. Khi CINESSD được bật, chế độ bình thường và chế độ EI sẽ khả dụng. Để được giải thích chi tiết về chế độ EI, vui lòng tham khảo “Chế độ EI”.

3. SSD Looks: Có sẵn Normal và CineLike. Khi bạn chọn ghi ở định dạng CinemaDNG, cột này sẽ có màu xám, cho biết rằng nó không thể thay đổi được và chỉ hỗ trợ RAW.

4. Clip Index: Đặt tên video quản lý.

5. SD: Các video ở định dạng H.264 và H.265 sẽ được lưu trữ trên thẻ MicroSD. Thẻ MicroSD là thiết bị lưu trữ cần thiết cho Zenmuse X7. Hãy chọn H.264 hoặc H.265 trước khi quay, sau đó chọn khung tỷ lệ và độ phân giải trong menu kéo xuống.

6. SD / Liveview Look: Chọn từ Normal và D-Cinelike.

7. Style: Bao gồm bốn kiểu video, Tiêu chuẩn, Phong cảnh, Mềm mại và Tùy chỉnh.

8. Cân bằng trắng: Tham khảo “Cân bằng trắng” để biết thông tin chi tiết.

Cài đặt ảnh

1. Chế độ Ảnh: Chọn Chụp một lần, Nhiều ảnh, AEB, Chụp theo thời gian hoặc Chụp liên tục RAW (Cần có CINESSD cho Chụp ảnh RAW).

Nhiều ảnh: Chụp 3, 5, 7 hoặc 10 ảnh liên tiếp.

AEB: Chụp 3 hoặc 5 khung hình tương đồng với các bước ± 0,7EV để bù sáng. Chụp theo thời gian: Chụp ảnh trong các khoảng thời gian 2, 3, 5, 7, 10, 15, 20, 30 hoặc 60 giây. RAW Burst: 3/5 / Khung hình 7/10/14 / ∞, lên đến 20 khung hình / giây khi sử dụng chụp liên tục RAW, nhưng số lượng ảnh chính xác bị hạn chế bởi dung lượng thẻ lưu trữ và mức năng lượng pin.

2. Kích thước hình ảnh: 4: 3, 16: 9, 3: 2 (không khả dụng trong RAW Burst).

3. Định dạng ảnh: RAW, JPEG, RAW + JPEG (không khả dụng trong RAW Burst).

4. Màu sắc: Chọn từ Bình thường và D-Cinelike.

5. Style: Bao gồm bốn kiểu ảnh, Tiêu chuẩn, Phong cảnh, Mềm mại và Tùy chỉnh.

6. Cân bằng trắng: Tham khảo “Cân bằng trắng” để biết thêm thông tin chi tiết.

Chế độ EI

Khi bật CINESSD, chế độ EI sẽ có sẵn để sử dụng. Chế độ EI được thiết kế để lưu nhiều thông tin dữ liệu hơn khi quay. Do đó, tài liệu video gốc sẽ có hiệu ứng phóng to của âm bản kỹ thuật số, điều này hoàn hảo cho quá trình hậu sản xuất khi tạo phim cao cấp như video. Giá trị mặc định của chế độ EI là 400.

Dạng sóng màu

Khi ghi, hãy nhấn vào >> Bật Dạng sóng màu. Sau đó, dạng sóng màu sẽ được hiển thị ở góc dưới cùng bên phải (cùng vị trí với FPV).

Nhấn để phóng to dạng sóng ở giữa màn hình để kiểm tra cân bằng màu sắc. Nhấn để chuyển đổi giữa các dạng sóng RGB và đen trắng.

Nhấn để tắt dạng sóng màu và quay lại FPV. Để bật lại dạng sóng màu, hãy nhấn>> Bật dạng sóng màu.

Cài đặt nâng cao

Chế độ phơi sáng

Nhấn> để chọn từ các chế độ phơi sáng khác nhau, bao gồm: Tự động, Ưu tiên khẩu độ (A), Ưu tiên màn trập (S), Phơi sáng thủ công (M). Bằng cách đặt các giá trị EV khác nhau, có thể đạt được nhiều vị trí cũ trong TỰ ĐỘNG, S và chế độ A. Các giá trị ISO có thể được đặt ở mọi chế độ. Khi máy bay ở chế độ P / S / A, bạn có thể chọn đặt ISO tự động hoặc thủ công.

 Chế độ thủ công được khuyến nghị khi quay video bằng CINESSD (ví dụ: CinemaDNG hoặc ProRes). Khi sử dụng các chế độ phơi sáng tự động (bao gồm AUTO, A và S), khung hình ảnh có thể nhấp nháy.

1. Tự động

Nhấn>> TỰ ĐỘNG. Tốc độ cửa trập và khẩu độ được đặt tự động để có được độ phơi sáng chính xác.

2. Ưu tiên khẩu độ (A)

Nhấn>> A. Đặt khẩu độ cần thiết của bạn, trong khi máy ảnh tự động chọn tốc độ cửa trập. Chế độ này cung cấp độ sâu trường ảnh rộng hơn và có thể được sử dụng để làm mờ hậu cảnh.

3. S (Ưu tiên màn trập)

Nhấn>> S. Đặt tốc độ cửa trập mong muốn của bạn, trong khi máy ảnh tự động chọn khẩu độ. Chế độ này lý tưởng cho các hành động đóng băng, tạo chuyển động mờ hoặc các ảnh chụp thiếu sáng.

4. M (Phơi sáng Thủ công)

Nhấn>> M. Đặt khẩu độ, tốc độ màn trập và ISO dựa trên nhu cầu thực tế.

Kiểu Video / Ảnh

Chọn các kiểu khác nhau để chụp ảnh với các mức độ sắc nét, độ tương phản và độ bão hòa khác nhau.

Nhấn> Cài đặt Video / Ảnh -> Kiểu.

Hoặc nhấn trực tiếp NĂNG LỰC

4KP30> Phong cách

THỜI GIAN SD

20:12 4KP30 384G

1. Tiêu chuẩn: Một phong cách có mục đích chung cho hầu hết các cảnh.

2. Phong cảnh: Máy ảnh sẽ tập trung vào nhiều cảnh nhất có thể bằng cách sử dụng độ sâu trường ảnh lớn

3. Mềm mại: Thích hợp cho những cảnh có màu sắc tự nhiên hoặc dịu nhẹ.

4. Tùy chỉnh: Độ sắc nét, độ tương phản và độ bão hòa có thể được đặt riêng biệt.

Độ sắc nét: Ảnh sẽ mềm hơn với các giá trị thấp hơn và rõ ràng hơn với các giá trị cao hơn Độ tương phản: Tăng giá trị sẽ làm cho hình ảnh ấn tượng hơn.

Độ bão hòa: Màu sắc sẽ sáng hơn ở các giá trị thấp hơn và tối hơn ở các giá trị cao hơn.

Cân bằng trắng

Cân bằng trắng (WB) là quá trình loại bỏ các mảng màu không thực. Điều chỉnh cân bằng trắng có thể giúp tránh các mảng màu, do đó cải thiện ảnh dưới nhiều điều kiện ánh sáng hơn. Cân bằng trắng có thể được đặt thành giá trị cố định hoặc giá trị động tự động . Nhấn vào Cài đặt video / ảnh> Cân bằng trắng

Hoặc nhấn trực tiếp NĂNG LỰC

4KP30> Cân bằng trắng

THỜI GIAN SD

20:12 4KP30 384G

1. Tự động (AWB)

Máy ảnh sẽ tự động điều chỉnh cân bằng trắng.

2. Nắng / Có mây / Sợi đốt / Đèn neon

Chọn một trong các chế độ này nếu không thể đạt được màu sắc trông tự nhiên thông qua các kiểu ảnh.

3. Tùy chỉnh

Đặt giá trị bù cho một nguồn sáng cụ thể.

Cập nhật firmware

Phần sụn của Zenmuse X7 phải được cập nhật cùng với Inspire 2. Vui lòng đảm bảo rằng ống kính được gắn vào Zenmuse X7 trước khi cập nhật.

Phương pháp 1: Sử dụng DJI ASSISTANT ™ 2

1. Bật nguồn Pin máy bay thông minh và bật tắt Chế độ USB 2. Kết nối Inspire 2 và PC qua cáp USB (có cổng Double A) 3. Khởi chạy DJI Assistant 2 và đăng nhập bằng tài khoản DJI.

4. Nhấp vào Inspire 2 và nút cập nhật chương trình cơ sở.

5. Chọn phiên bản phần sụn cần thiết.

6. DJI Assistant 2 sẽ tự động tải xuống và nâng cấp chương trình cơ sở 7. Khởi động lại máy bay sau khi hoàn tất nâng cấp chương trình cơ sở.

Phương pháp 2: Sử dụng ứng dụng DJI GO 4

1. Bật nguồn Pin máy bay thông minh và bật / tắt Chế độ USB.

2. Kết nối máy bay và thiết bị di động của bạn qua cáp USB thích hợp.

3. Làm theo hướng dẫn trên màn hình trong ứng dụng DJI GO 4 để nâng cấp. Đảm bảo để kết nối Internet khi tải xuống chương trình cơ sở.

4. Khởi động lại máy bay sau khi cập nhật chương trình cơ sở hoàn tất.

Trong quá trình cập nhật, máy bay sẽ phát ra một tiếng bíp nhanh liên tục. Sau đó, âm thanh cảnh báo sẽ xen kẽ giữa một tiếng bíp dài hơn và một tiếng bíp kép nhanh khi quá trình cập nhật hoàn tất. Khởi động lại máy bay sau khi cập nhật xong chương trình cơ sở. Nếu âm thanh cảnh báo chuyển sang thành một tiếng bíp dài, hãy thử cập nhật lại.

Mức pin phải trên 30% cho quá trình cập nhật chương trình cơ sở.

Khi sử dụng ứng dụng DJI GO 4 để cập nhật, bạn có thể ngắt kết nối máy bay và thiết bị di động sau khi quá trình cập nhật hoàn tất hơn 30%. Không cần kết nối Internet.

Trên đây là hướng dẫn sử dụng DJI Zenmuse X7. Nếu bạn quan tâm đến sản phẩm này, xin vui lòng liên hệ AGS Tech để được tư vấn cụ thể.
